Premier Projet

Voici mon premier projet :

Concevoir des compteurs de A à Z.
Vous trouverez ici les images montrant l'évolution du projet, ainsi que les diverses réflexions.


Le Tachy Mètre Spécial Nascar :

En Nascar il n'y a pas de compteur de vitesse que ce soit analogique ou numérique. Pourtant il y a bien une vitesse à respecter lors des entrées au pit. C'est pourquoi le Tachy en Nascar à une particularité.

C'est d'indiquer si on est à la bonne vitesse grâce au 7 leds proches de l'aiguille.

https://www.youtube.com/watch?v=Rpzuwc85fRM

Pourquoi le réaliser sois même ?

j'ai réfléchis à le concevoir entièrement pour qu'il soit pilotable ( animation de l'aiguille ) et programmable automatiquement afin qu'il indique la bonne vitesse en fonction des circuits.

Pour réaliser cela il faut...?

une carte Arduino pour commander toutes sortes de périphériques.
J'ai opté pour l'Arduino Due. car elle est cadencé à 84Mhz.

http://arduino.cc/en/Main/arduinoBoardDue

Pour le Tachy

Je suis parti avec de vrais moteurs pas à pas de compteur

Vous trouverez beaucoup d'information sur le blog suivant :

http://guy.carpenter.id.au/gaugette/

Il y a même une librairie à ajouter au programme de l'Arduino pour piloter le moteur.

Mais j'ai développé ma propre librairie, car celle la ne répondait pas à mes attentes en terme d'animation de l'aiguille. Car cette librairie ne gère pas les micros pas et on peut vite faire décrocher les moteurs si on occupe trop le cpu de l'arduino. Les micros pas servent a obtenir un mouvement très fluide de l'aiguille, elle se déplace de manière à ce que l’œil humain ne puisse pas voir de sorte de crantage dans le mouvement. Le micros pas c'est 1/12 de degrés de déplacement contre 1/3 degrés avec les pas moteurs.
De plus avec la librairie de guy carpenter on est aussi limiter avec la vitesse max que l'on peut obtenir. De fait j'arrive à piloter les moteurs à leur vitesse max soit : 600 deg / sec. Pour vous donner une idée à plein régime il faut envoyer 7200 pulsation par seconde.

Afin d'assurer le pilotage des moteurs ( 4 moteurs en simultanée ) j'ai choisi d'utiliser le  VID6606

pour plus d'informations :
http://guy.carpenter.id.au/gaugette/resources/vid/2009111391612_VID6606%20manual%20060927.pdf


Voici le montage et test du moteur vid 29 :



J'ai mis la vidéo en 1080p vous pouvez la regarder en pleine écran, vous ne verrez pas d'effet de crantage grâce aux micros pas.

Commande de leds :

Avec une puce PCA9685. Elle à 16 sorties PWM pour piloter les leds

Conception circuit imprimé :

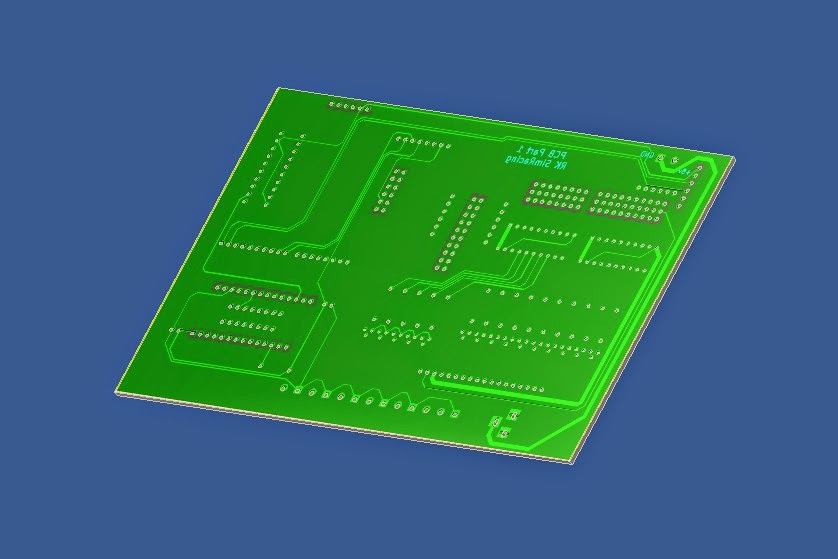

Création carte en 3D :



Création Tachy en 3D :
